Vielfältige Ausführungen: Hochwertige Gummiketten und Baggerketten für Ihre Baumaschine
Klassische Ausführungen
(Standard)
Austauschbare Ausführungen
(Interchangable)

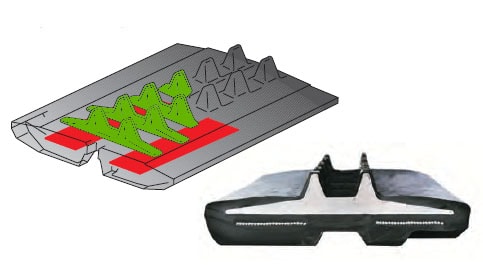

Klassische Ausführungen (Standard)
Die erste Generation von Baggerketten eignet sich für Baumaschinen, auf deren Fahrwerk ausschließlich Gummiketten montiert werden können.
Bei diesen Baumaschinen ist grundlegend eine Kompatibilität bezüglich der Montage von Stahlketten nicht gegeben.
Austauschbare Ausführungen (Interchangable)
Diese Ausführung an Gummiketten ist für Fahrwerke vorgesehen, auf denen Gummiketten oder alternativ Stahlketten montiert werden können.
Hierbei ist bei einem Wechsel von Stahl- auf Gummiketten oder anders herum zu überprüfen, ob die eingreifenden Elemente, wie z.B. die Laufrollen beibehalten – oder ersetzt werden müssen.
Für eine Vielzahl von Baumaschinen existieren zwei Varianten montierbarer Gummiketten bezüglich der Teilung. Ausführliche Informationen hierzu finden Sie auf unserer Seite Long Pitch und Short Pich Gummiketten.
"Long Pitch" Variante
"Short Pitch" Variante
"Long Pitch" Variante (langer Teilungsschnitt)
Bei Long Pitch Gummiketten greifen die Kettenglieder lediglich in jeden zweiten Zahn des Antriebsrades (Turas) ein. Die englische Bezeichnung „Long Pitch” bedeutet „lange Schrittweite“.
"Short Pitch" Variante (kurzer Teilungsschnitt)
Short Pitch Gummiketten haben in der Regel die doppelte Anzahl an Kettengliedern im Vergleich zur äquivalenten Long-Pitch Variante. Jedes Kettenglied greift in jeden Zahn des Antriebsrades ein. Typisch für eine Short-Pitch Gummikette ist deren vergleichsweise ruhigeres sowie gleichmäßigeres Abrollverhalten.
Symmetrische Gummiketten
Asymmetrische Gummiketten

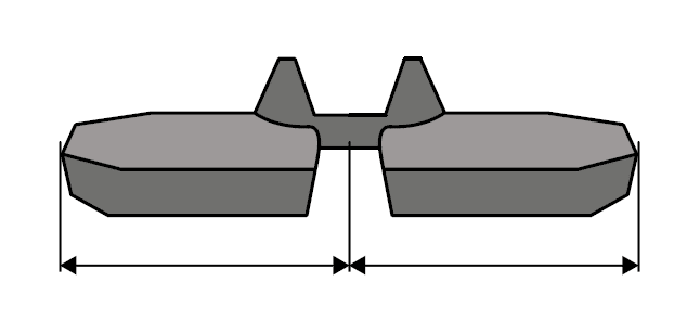

Symmetrische Gummiketten
Bei symmetrischen Gummiketten erfolgt der Eingriff der Kettenglieder mit dem Antriebsrad mittig. Der Abstand des Mittelpunktes eines Kettengliedes zum äußeren Rand der Gummikette ist beidseitig identisch.

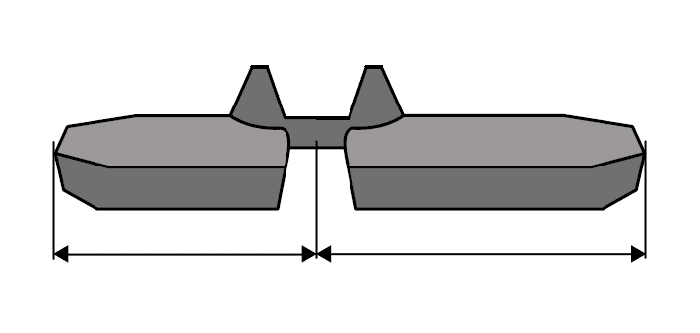

Asymmetrische Gummiketten
Im Gegensatz zu symmetrischen Gummiketten ist bei asymmetrischen Gummiketten ein Versatz (außermittiger Eingriff) vorhanden. Typisch hierfür sind Gummiketten, die für YANMAR Baumaschinen vorgesehen sind.
Innengeführte Gummiketten
1. Laufrollen
2. Kettenglied
3. Gummichassis der Baggerkette
Außengeführte Gummiketten
1. Laufrolle
2. Kettenglied
3. Gummichassis der Baggerkette
Innengeführte Gummiketten
Eine innengeführte Gummikette lässt sich wie folgt identifizieren:
Die führende Kontur der Laufrollen befindet sich innenliegend bezüglich der geführten Kontur der einvulkanisierten Kettenglieder der Gummikette.
Außengeführte Gummiketten
Eine außengeführte Gummikette lässt sich wie folgt identifizieren:
Die führende Kontur der Laufrollen befindet sich außenliegend bezüglich der geführten Kontur der einvulkanisierten Kettenglieder der Gummikette.

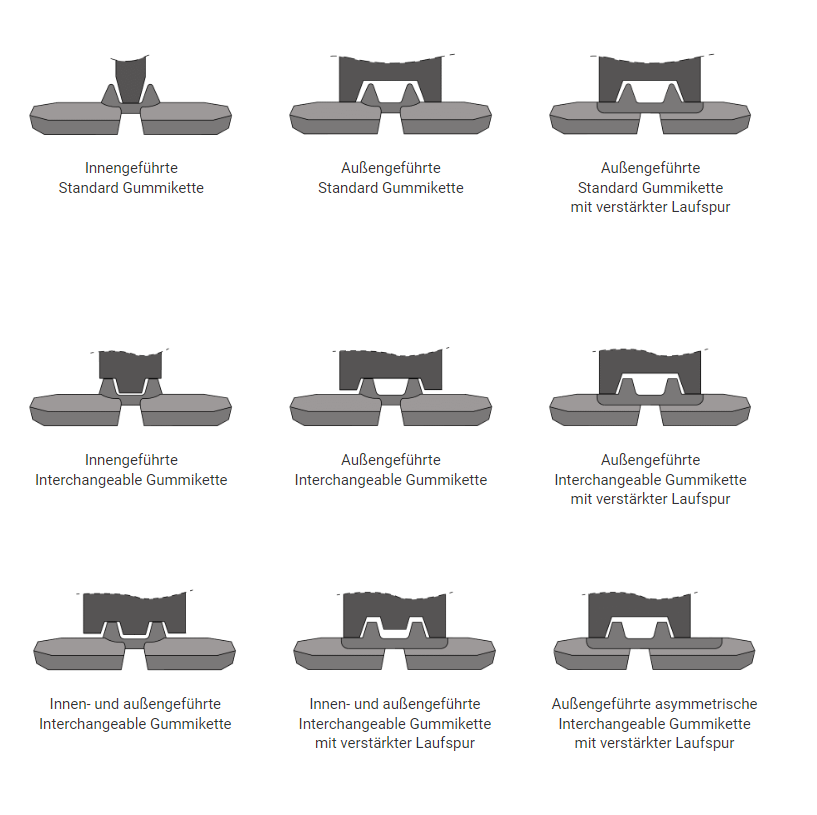

Übersicht der innen- und aussengeführten Gummiketten
